求助光猫—路由1—路由2—IPTV的配置教程

Jetaime

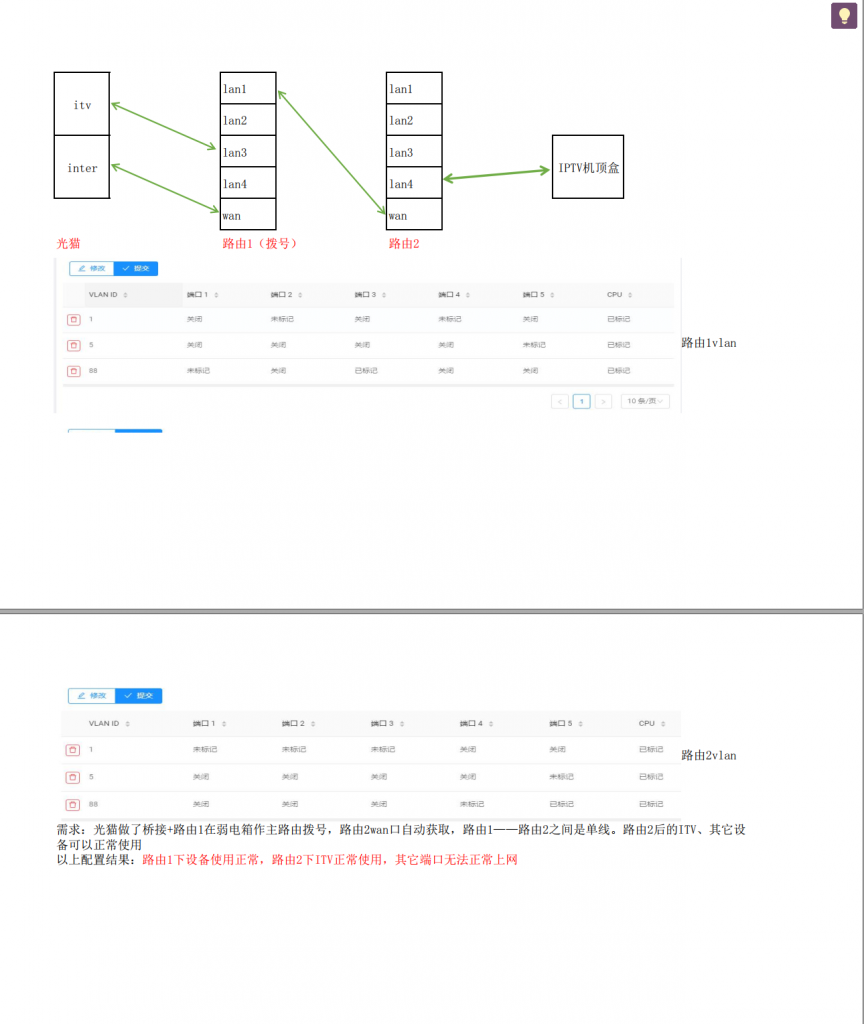

如题：求助光猫—路由1—路由2—IPTV的配置教程
现配置出现的问题：路由1下设备使用正常，路由2下ITV正常使用，其它端口无法正常上网。怎么样配vlan，路由2下的端口（除了itv）都可以正常上网

时子航

为啥你的路由1的88已标记会接在路由2的88未标记上。光猫iptv口出来的就是vlanid=88？

Jetaime

时子航 发表于 2021-4-27 21:53
为啥你的路由1的88已标记会接在路由2的88未标记上。光猫iptv口出来的就是vlanid=88？
...

光猫出来是物理接线到路由1的lan3口上的，现在这样的配置，路由2后面的itv端口可以正常使用，但是路由2其它口上不了网

ncs

懒虫包子

ncs 发表于 2021-4-28 10:06

虽然没看明白，你是专业的。

mengxd

学习中。

ycscg

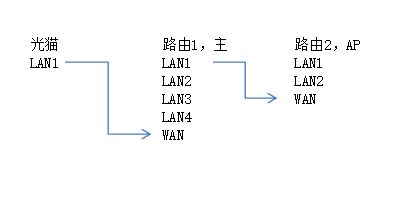

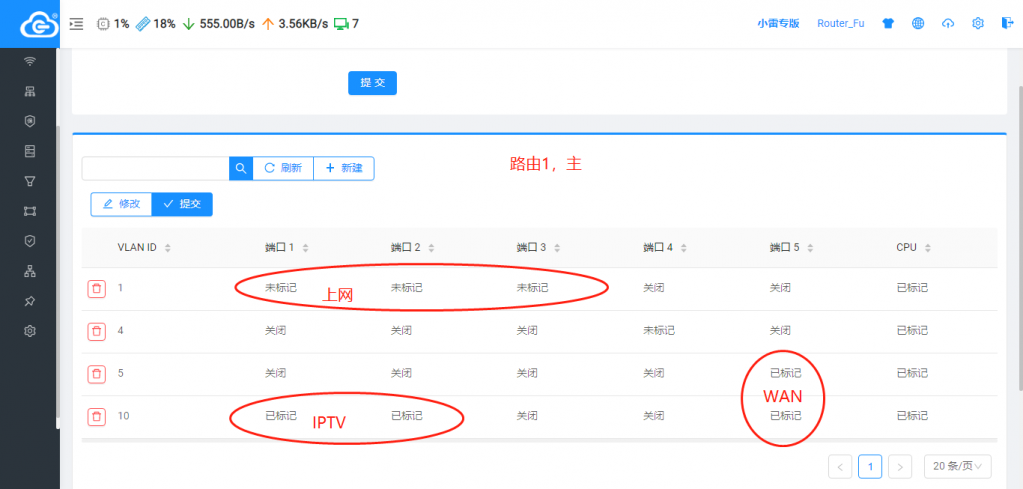

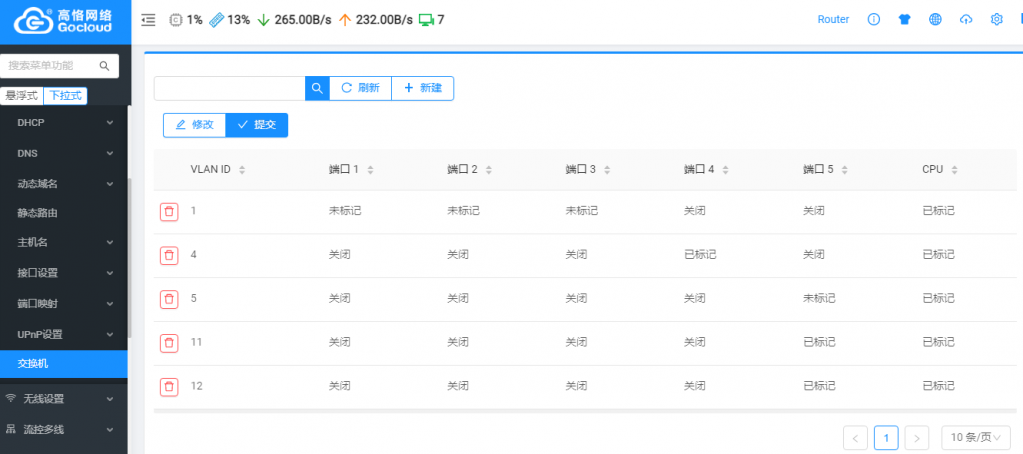

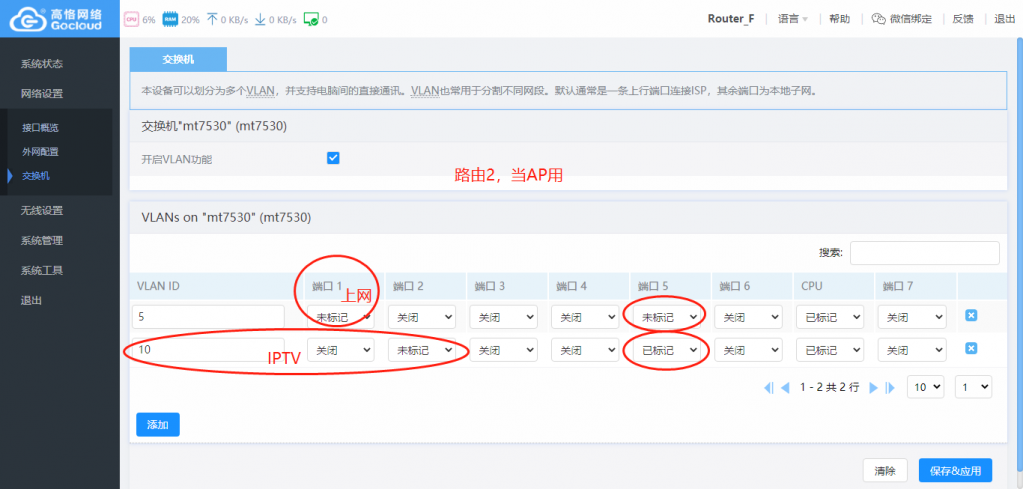

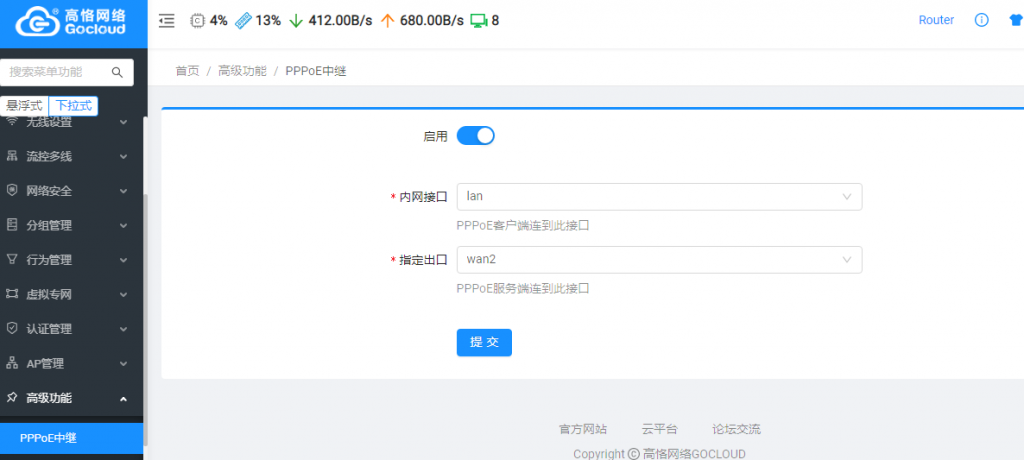

用高恪路由扩展wan口或弹性端口设置，配合高级设置中的pppoe中继功能，可实现两级单线复用（即光猫到路由1为单线复用，路由1到路由2也是单线复用），注意指定正确的pppoe出口（高恪路由设置扩展wan口启用vlan实现单线复用接光猫的，指定出口为对应的虚拟wan接口；高恪路由开弹性端口，设置了多物理wan口的，指定出口为相应物理wan口）。设置后路由1任意lan口都可以上网，也可用iptv盒子拨iptv账号看电视，路由2要改用桥接模式，如此路由2下的lan口与路由1下的lan口一样具有上网和iptv盒子拨号双重功能。

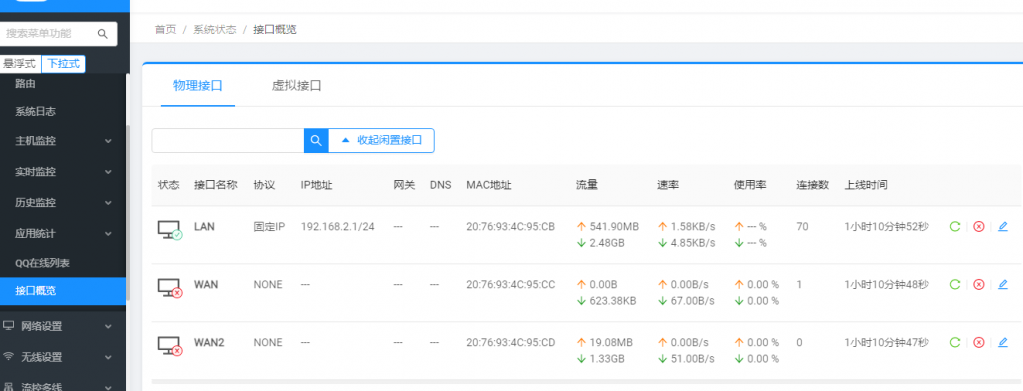

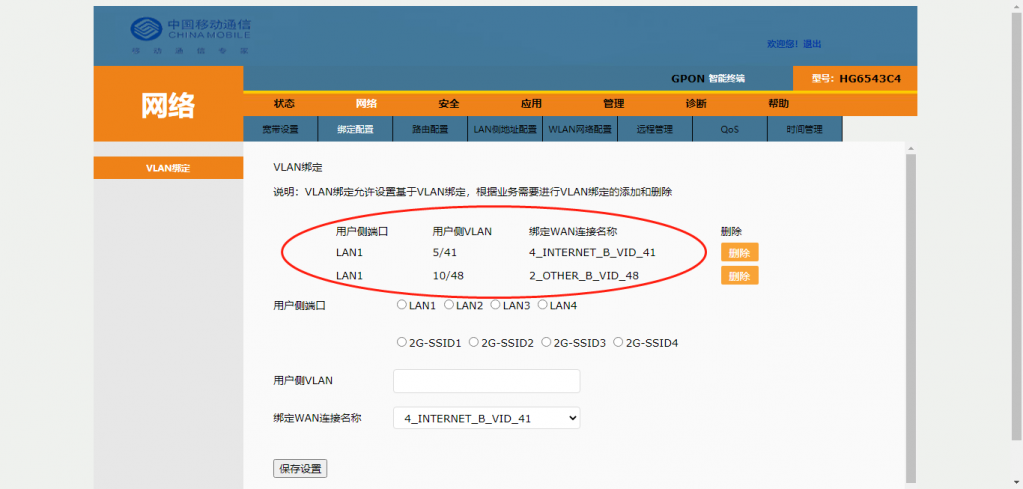

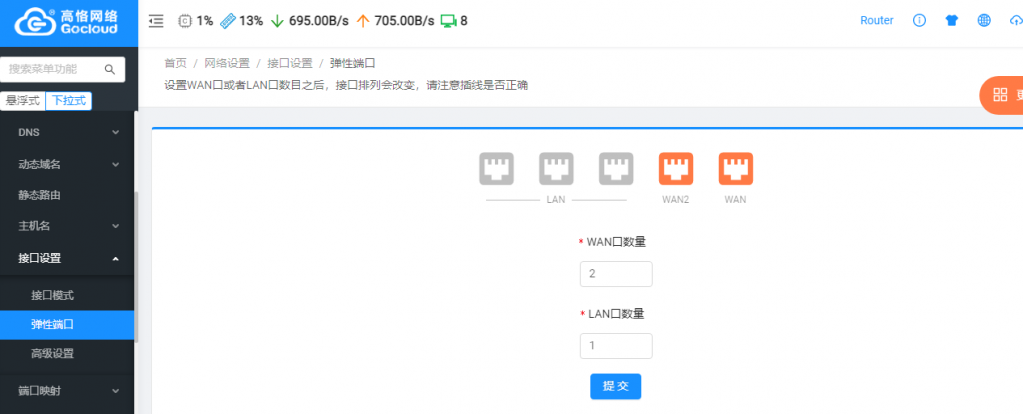

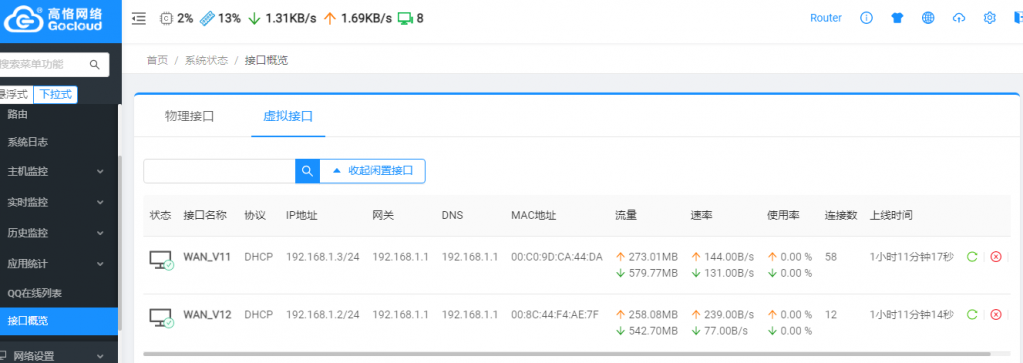

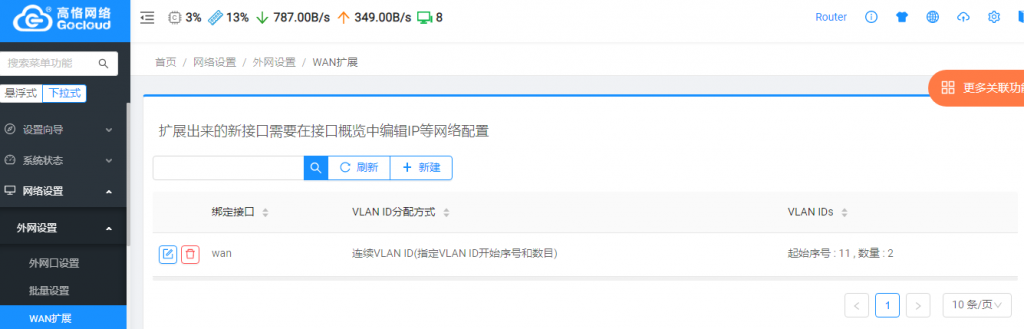

你路由1到光猫有两条线，可以用高恪路由弹性端口设置开两个wan口接光猫，如果想省下一个lan口备用，可以改用扩展wan口，即在高恪路由物理wan口上设置两个虚拟wan口出来，配合光猫和路由1中的vlan设置即可单线复用。路由2没必要路由模式再设vlan实现单线复用，用桥接模式配合路由1开启PPPoe中继即可单线复用，这样方便还不用指定IPTV必须插在路由的哪个lan口上。上述方法的缺点是，路由1重启会导致pppoe中继失效（IPTV盒子会提示拨号失败），重启后必须进高恪路由1停用pppoe中继功能，随后立即再启用即可。这可能是高恪的一个bug，原因我没想明白，影响不大，进高恪路由1去设置一下，不过半分钟的事情。

Jetaime

ycscg 发表于 2021-4-28 15:25
用高恪路由扩展wan口或弹性端口设置，配合高级设置中的pppoe中继功能，可实现两级单线复用（即光猫到路由1 ...

这样的话，不好。我不经常回老家，我的接线要怎么样配置，路由2的设备才可以正常上网？

ycscg

Jetaime 发表于 2021-4-28 21:01
这样的话，不好。我不经常回老家，我的接线要怎么样配置，路由2的设备才可以正常上网？ ...

你的意思是路由2工作在ap模式用pppoe中继让iptv盒子拨号，一旦路由1重启，导致拨号失败，老家其他人不会进高恪恢复设置，反而麻烦是吧？
我看了一下你的交换机设置，你在路由1中，把端口1上的vlan1关闭了，vlan88设成了未标记，这样设置后只有vlan88的数据可以通过端口1（而且出端口后的数据帧到路由2的wan口时，是没有vlan标签的），如此在路由2下边的设备自然只能用iptv而不能上网了。你把路由1交换机设置中，端口1上的vlan1设置为未标记，vlan88设置为已标记，看看行不行。
