VLAN如何划分，求助帖，多图求指导

哇哈哈哈哈 · 发表于 2020-1-8 16:13:06

本帖最后由哇哈哈哈哈于 2020-1-8 16:20 编辑

端口1、2、3属于LAN网段（192.168.10.1/24）。划分两个Vlan，80（端口2）和90（端口3）

网段

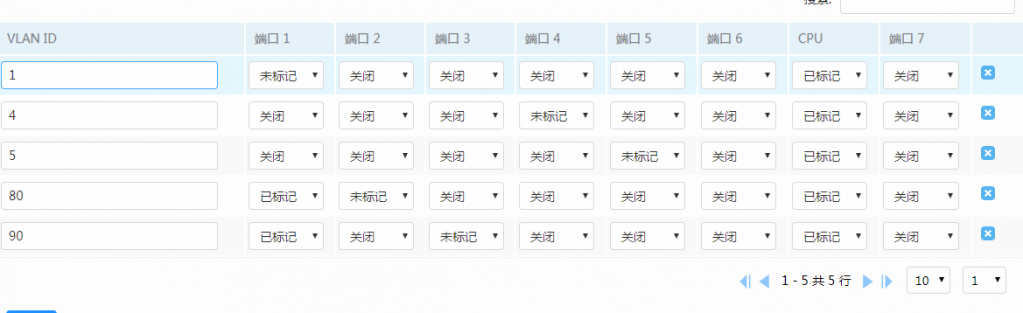

K2P端口设置如下（不太懂标志/未标志的区别）

接口状态如下：

状态

加上一个二层网管交换机，接入K2P的端口1。将port1-4划分到VLAN90，5-7划分到VLAN80

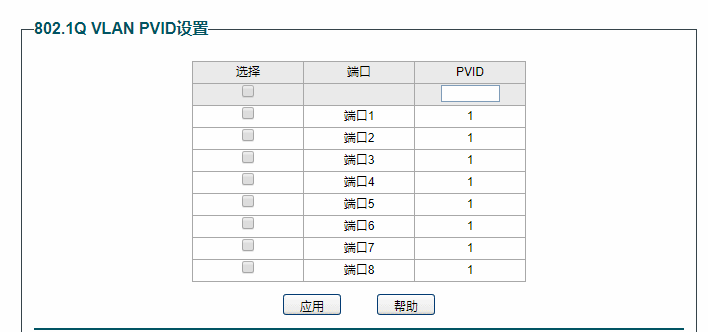

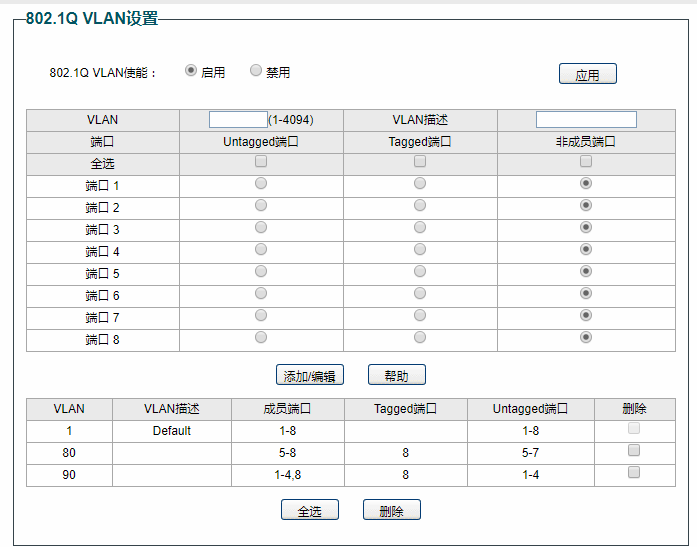

二层交换机VLAN设置如下：

反正交换机那里一直都是跳到192.168.10.1/24网段。该怎么改？？

云二 · 发表于 2020-1-8 16:22:06

上联放通所有vlan，下面的access口放通需要的vlan啊

哇哈哈哈哈 · 发表于 2020-1-8 16:23:46

云二发表于 2020-1-8 16:22
上联放通所有vlan，下面的access口放通需要的vlan啊

可以详细讲下操作吗？我不太懂

云二 · 发表于 2020-1-8 16:47:00

哇哈哈哈哈发表于 2020-1-8 16:23
可以详细讲下操作吗？我不太懂

画个需求拓扑，给你讲一下

哇哈哈哈哈 · 发表于 2020-1-8 17:07:41

云二发表于 2020-1-8 16:47
画个需求拓扑，给你讲一下

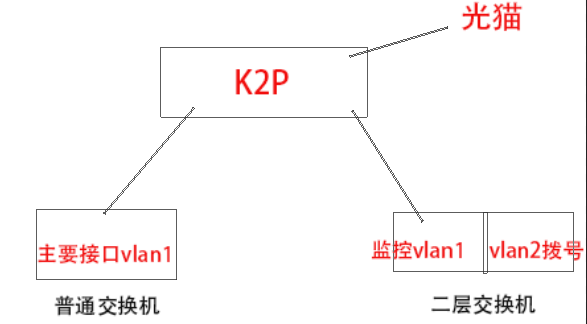

普通交换机和部分的监控在同一个vlan
另外的可以开启PPPOE基于vlan2进行拨号

哇哈哈哈哈 · 发表于 2020-1-9 11:59:33

已经找到设置vlan的方法，感谢老哥的详细过程。

云二 · 发表于 2020-1-14 09:37:30

哇哈哈哈哈发表于 2020-1-8 17:07
普通交换机和部分的监控在同一个vlan
另外的可以开启PPPOE基于vlan2进行拨号
...

vlan到交换机就结束报文携带的vlanid。用access口下接终端，拨号服务器填写vlan2 的网段即可
