高恪VLAN交换机扩展wan和扩展lan的简单示例

gametta · 发表于 2019-11-15 09:44:29

本帖最后由 gametta 于 2019-11-16 21:35 编辑

我看很多人都在问如何扩展wan和lan，不知道如何下手，我自己看网上的说明也是拼凑的都以为小白们多少都懂得一点，其实很多地方一笔带过的都是困惑点，我就结合我自己的使用情况简单的说一下，抛砖引玉，希望大家在上手的时候能快一点。
由于vlan交换机多种多样，交换机部分我就简化一点。

路由器双口一个，vlan交换机1个，外线3条，机器9个分三组。

VLAN交换机设置

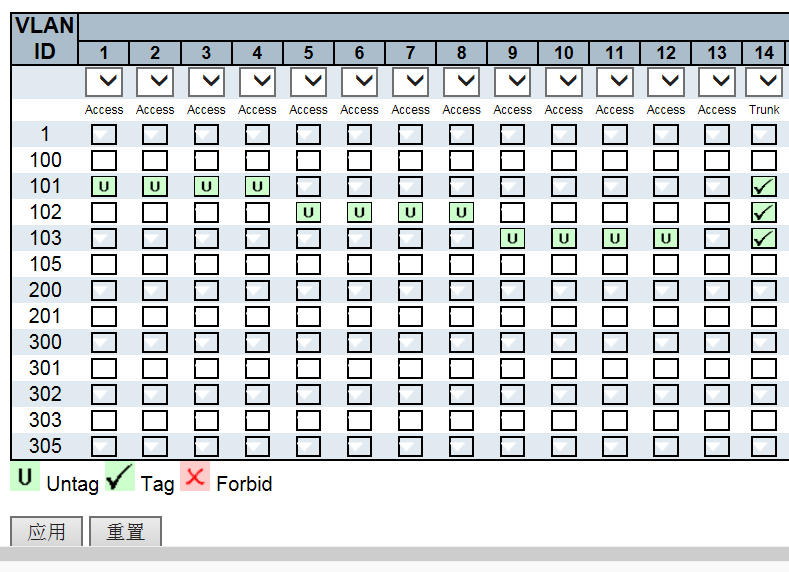

模式a就是默认的T是trunk U 就是不做标记，V就是做标记。
路由器接的wan lan，都要做标记选择V。
在路由器多线设置-wan口扩展，

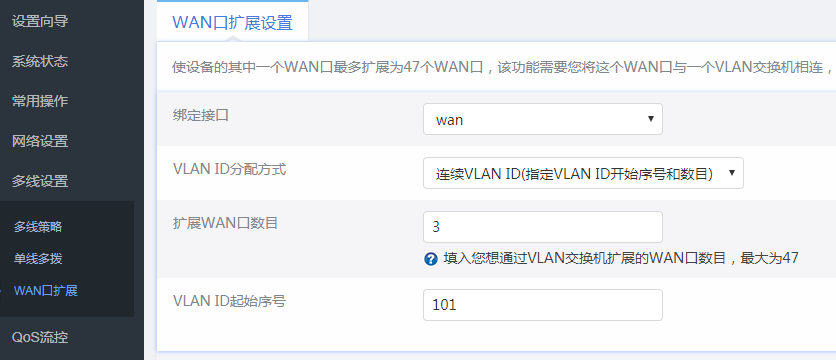

wan口

按照前面的计划设置三个wan口 vlan起始号101 -102 -103和交换机上的对应。

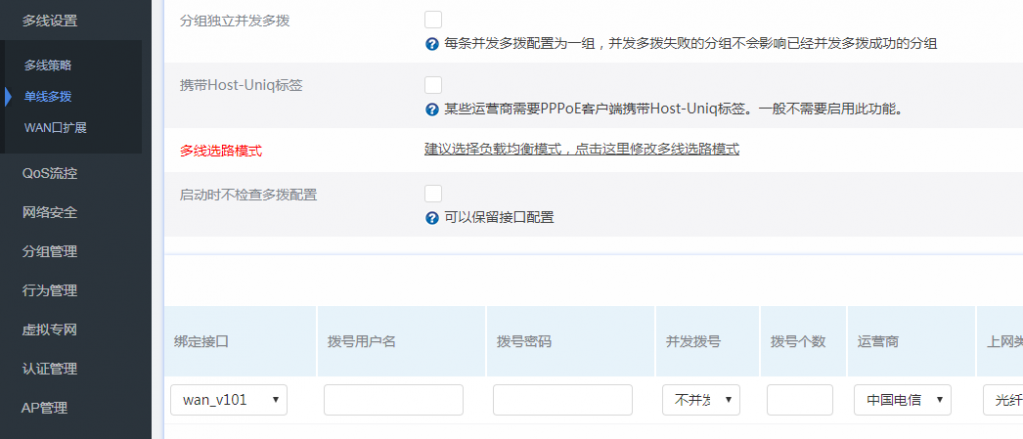

取消原来wan口的账号密码，将三个外线的账号密码分别设置到上图的位置，注意接口是wan-v101，依此类推，另外切记账号和光猫一一对应，别混接，
设置完之后你就会看到外线全部上网了。

如果想看单lan分流设置再往下看，一般不用了，

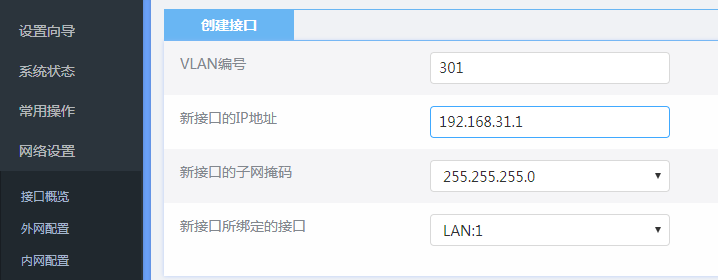

内网接口创建vlan按照计划应该是301 302 303 ，ip重新分配一个段，例如301对应192.168.31.1 302对应192.168.32.1, 303对应192.168.33.1

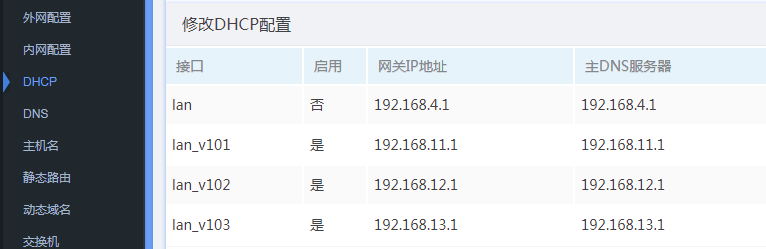

接着到DHCP里面吧三个VLAN的dhcp打开

上图是我原先的，大家参考一下，我的lan是101所以ip是192.168.11.1，这里你应该是LAN_V301 启用 192.168.31.1 这一步比较简单。

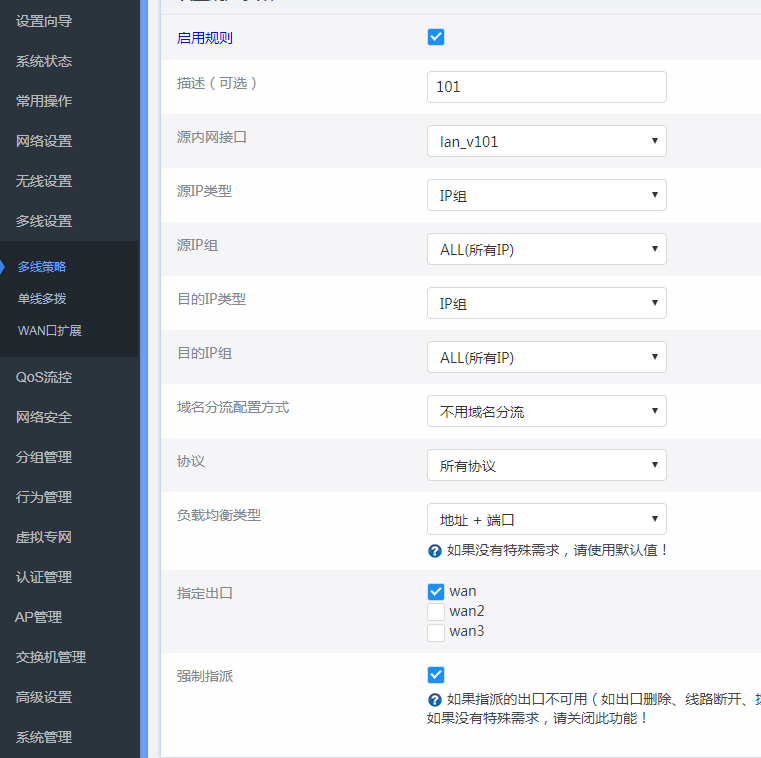

在多线分流里面的策略分流，选择一个描述，内网选择lan-v101 指定出口wan，图是老图，实际按照规划应该是内网lan_301,指定出口wan-v101，强制指派，就着三个动一下，别的不用动，三条外线三个内网组，要设置三次哦。
这里就是我理解的分流了，你也可以指定两个出口，也可以指定1个出口，家用的30m上一般一个出口带三个机器。
就写到这里吧，有什么不理解的我在回复，修改。
