ESXI安装高恪双线+LEDE旁路去广告+无线漫游+群晖+Win7远程访问

xzmcft · 发表于 2019-9-20 18:10:15

本帖最后由 xzmcft 于 2019-9-20 21:14 编辑

最终方案的拓扑图

准备工作：

规划好自己的网络布局，我这里的情况是软路由在弱电箱，卧室那里没有网线口，只能通过无线中继来扩展信号。手里的设备是4口I5+10G+128GSSD的软路由，两条电信线路，所以

留了2个口做外网拨号，1个口做LAN(ETH1),其实ETH0作为ESXI的管理口，同时也是和ETH同一个LAN段的。

下载好ESXI、高恪、群晖的引导和固件、一个适合自己的精简Win系统，吊恪的K2P刷AP固件的方法、K2P刷老毛子的方法不做介绍。

相关程序我给打包个地址

第一部分：ESXI的安装

我用的ESXI 6.7 UP2是别人封装好的打了不少驱动的版本，具体信息参照https://www.chiphell.com/forum.php?mod=viewthread&tid=1991900&page=1&extra=#pid42071297

1、将ESXI的iso文件用UltraISO写入优盘，或者其他写盘工具写入，做成启动盘。2、连接显示器和鼠标键盘，设置软路由从优盘启动，进入安装过程

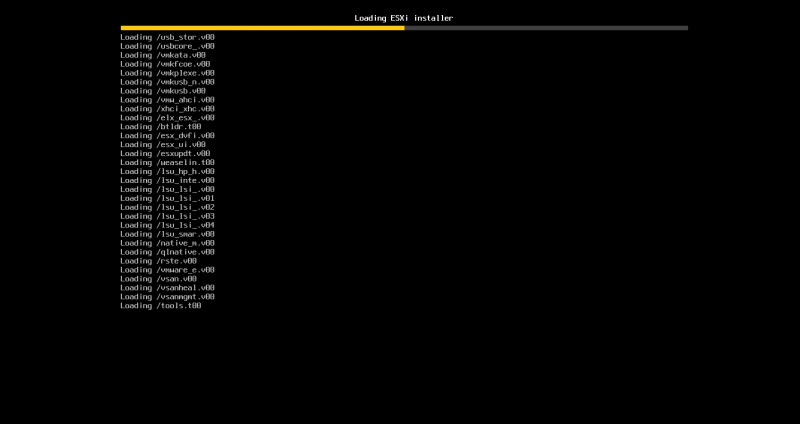

3、启动安装过程

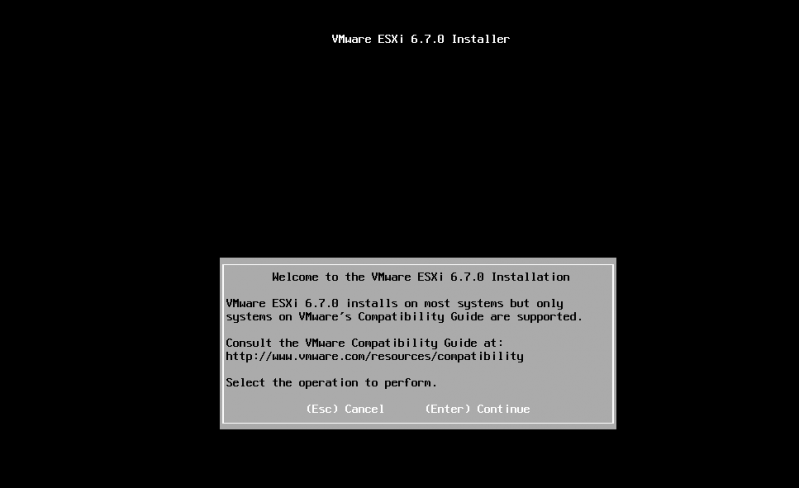

4、回车键继续

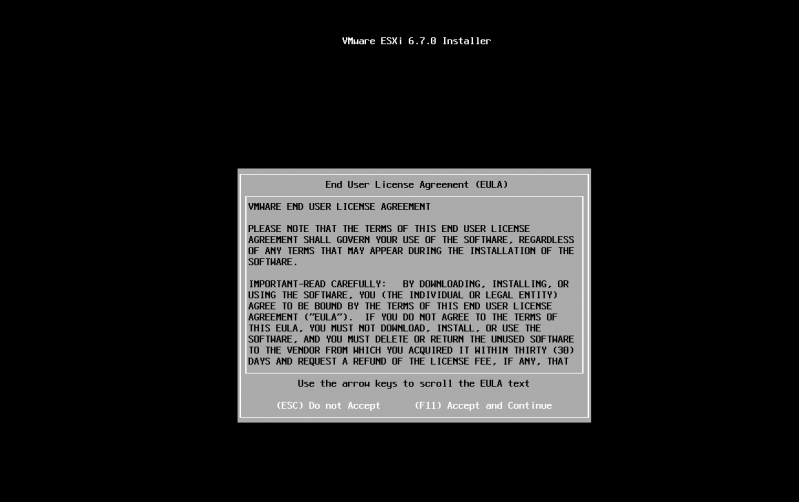

5、按F11接受

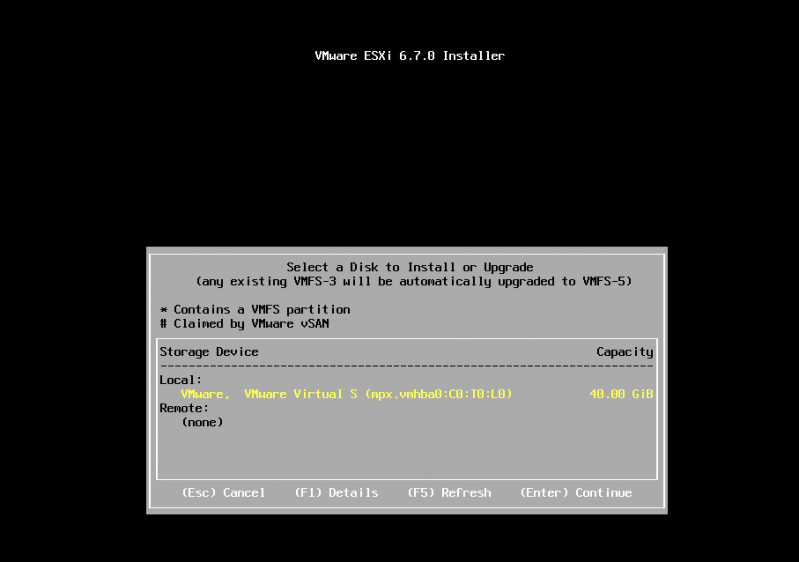

6、等待扫描磁盘，在弹出的磁盘列表里找到自己想要安装ESXI到的磁盘，我这里用的VM演示的，按回车键继续

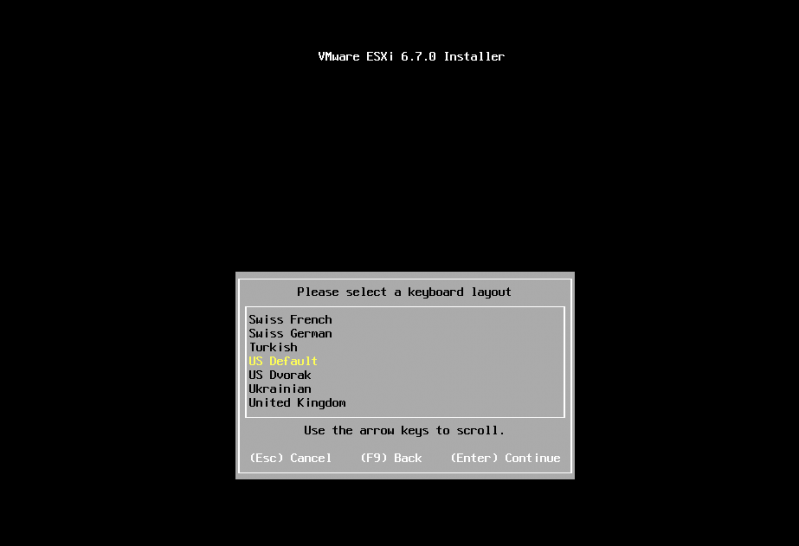

7、选择键盘布局，默认就行了，回撤继续

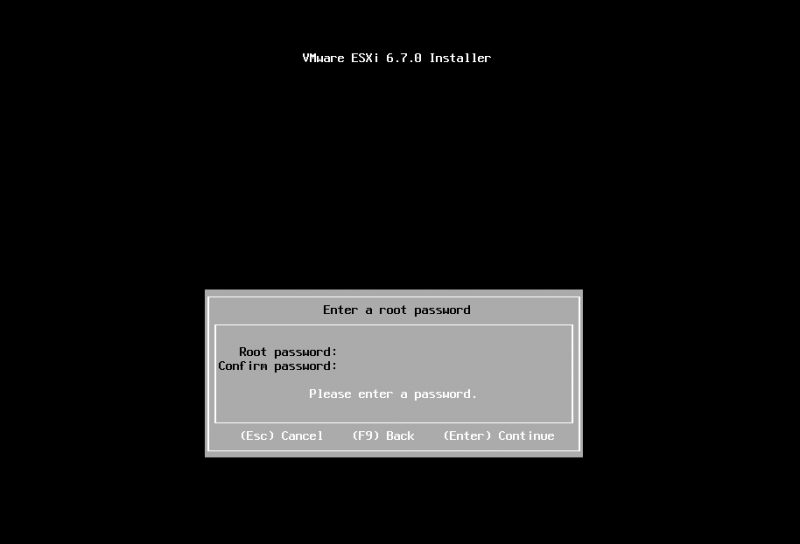

8、输入ESXI管理账号root的密码，这里的密码要求必须是大小写加数字和特殊字符的（后续想要去掉ESXI的密码必须在刚装完ESXI的时候，恢复默认设置，这时候会清除掉密码）

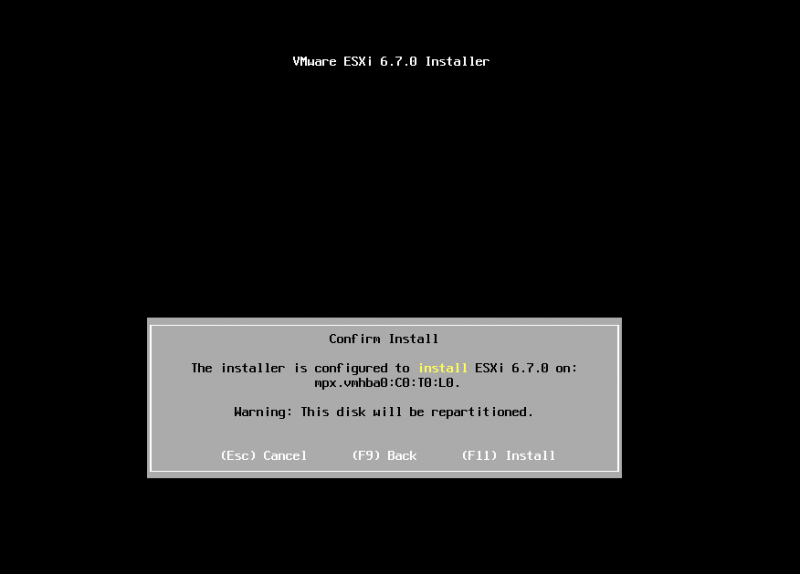

9、F11开始安装

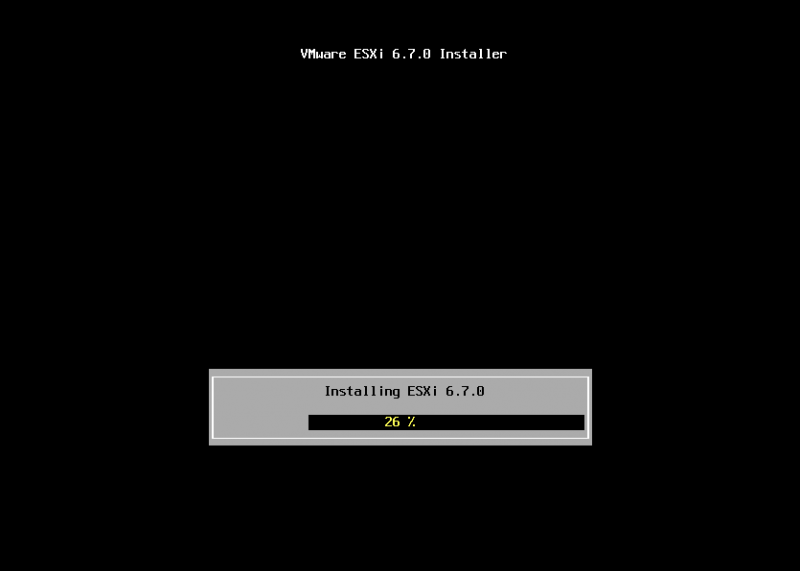

10、等待安装结束

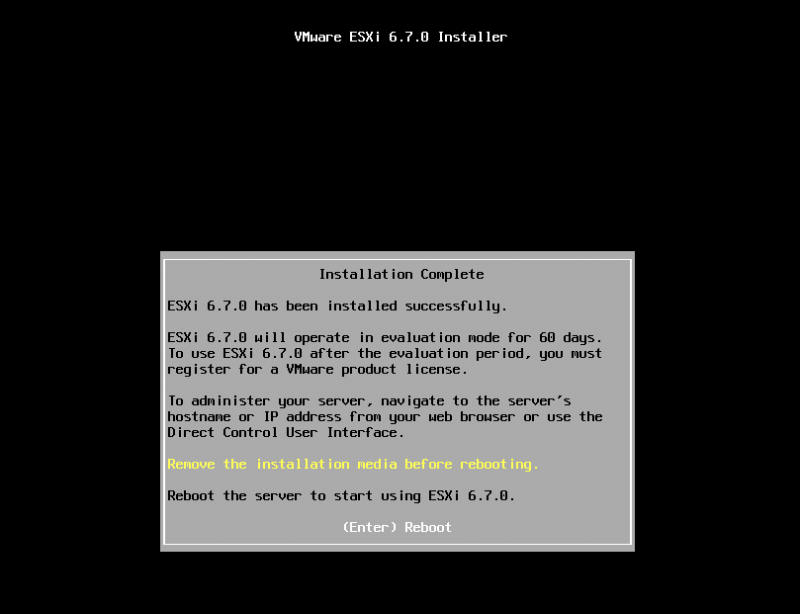

11、到这一步安装完成，在重启之前拔掉你的启动优盘，回车重启

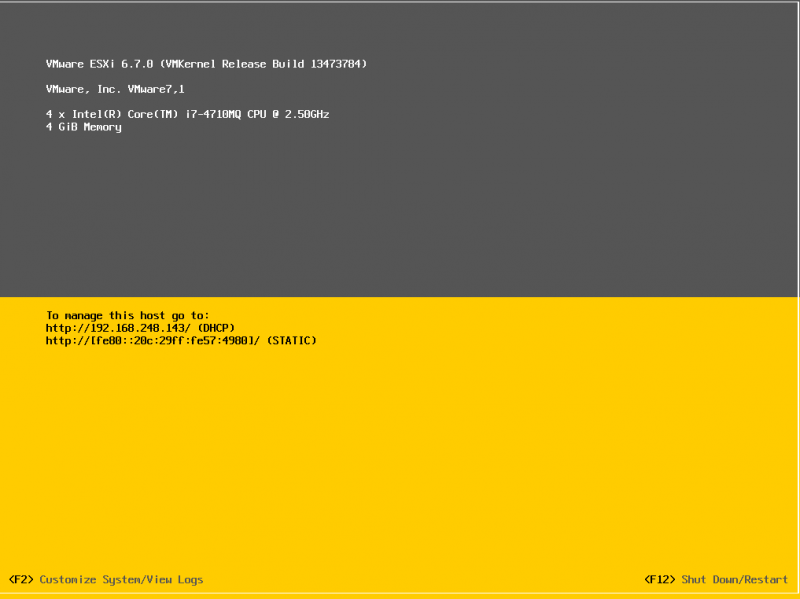

12、进入ESXI主界面，配置相关信息

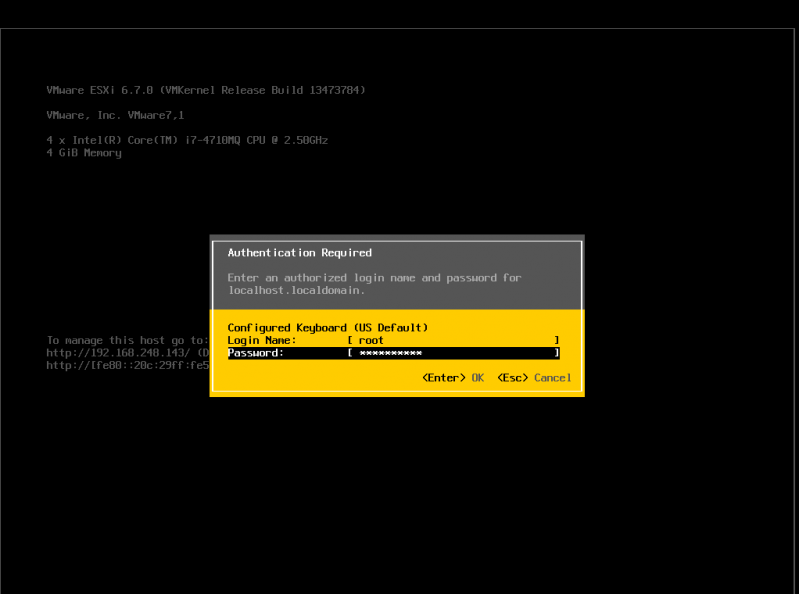

13、按F2进入设置菜单，这里的密码就是第8步设置的root账户密码

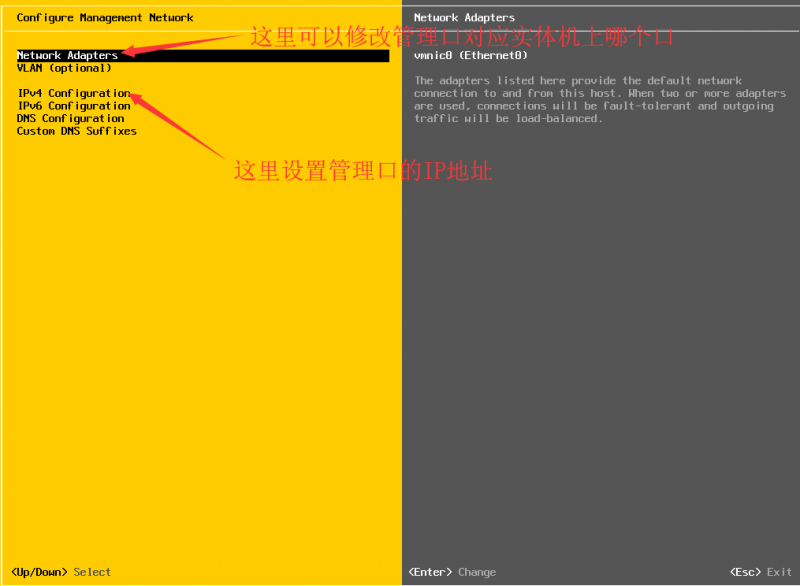

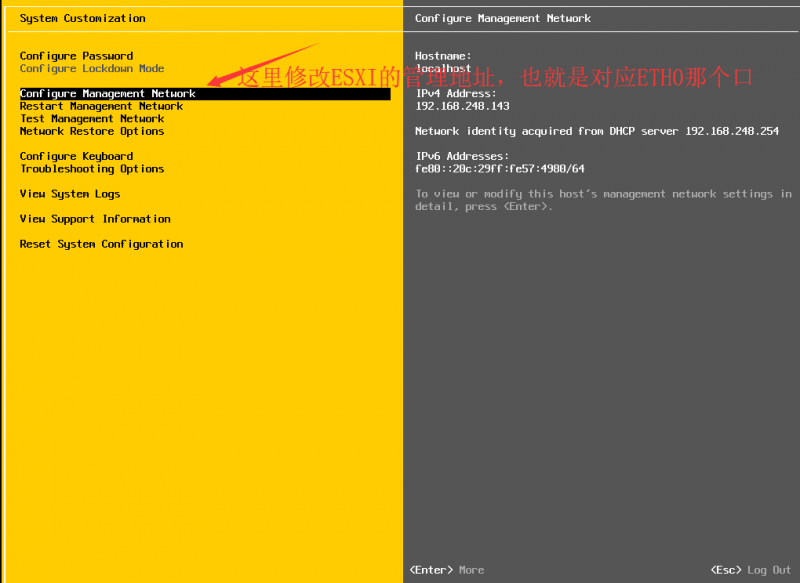

13、进入Config Managerment Network菜单，修改ESXI的管理地址，这个也就是ESXI内部的虚拟交换机vnet0，也对应硬件上的ETH0口

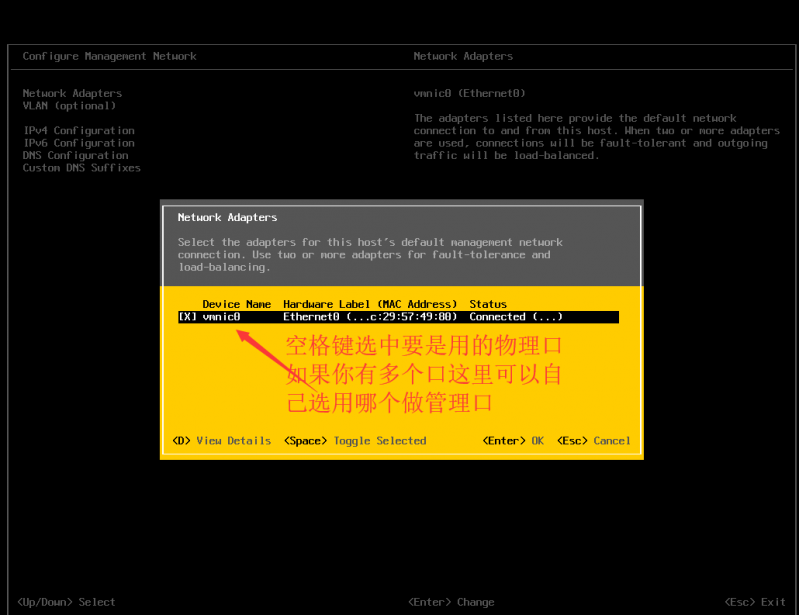

14、进入接口设定，如果你想换个网口做管理口就在这里改，如果不确定实体机网口在这里的对应关系，可以通过插拔网线来确认。

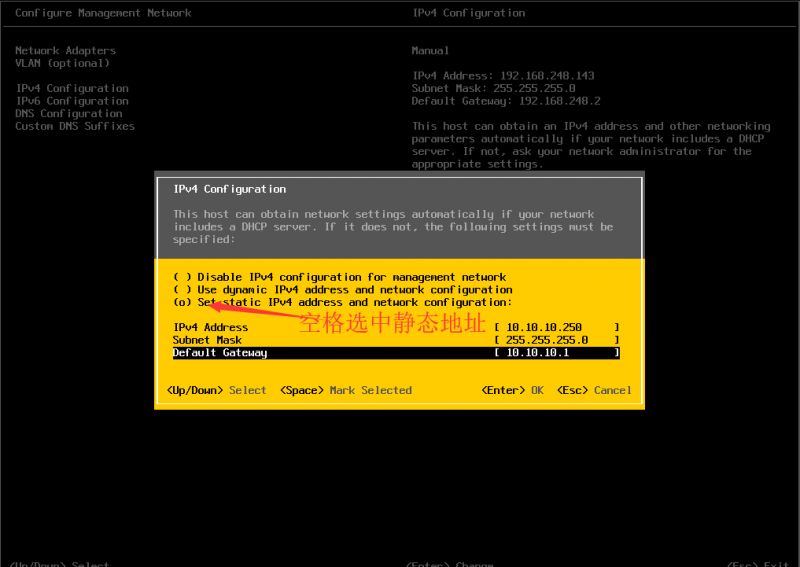

15、进入IPV4 config，空格选中静态设置，这个地址就是后面Web管理ESXI的地址，上下键选择配置条目，我这里设置10.10.10.250

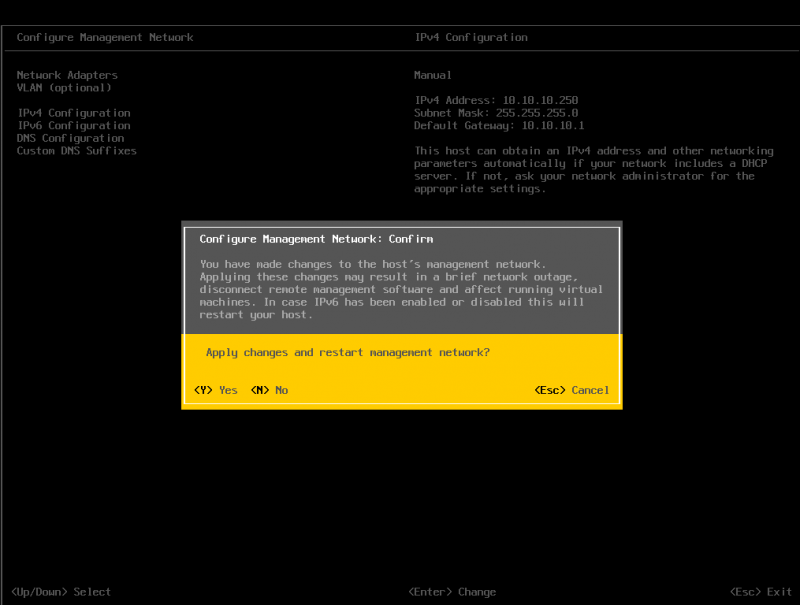

回车完成后ESC退出到上一层，会提示是否重启网络服务，这个重启网络服务，配置的那个地址立即生效的

16、至此ESXI安装完成，可以把电脑网线插到ETH0（就是你自己14步那里配置的那个管理口），输入第15步配置的IP地址进入ESXI后台管理界面

xzmcft · 发表于 2019-9-20 18:10:22

本帖最后由 xzmcft 于 2019-9-21 00:39 编辑

第二部分、配置ESXI，安装吊恪、LEDE（或Lean大屌的OpenWRT）旁路用作去广告和SB功能（1）ESXI配置

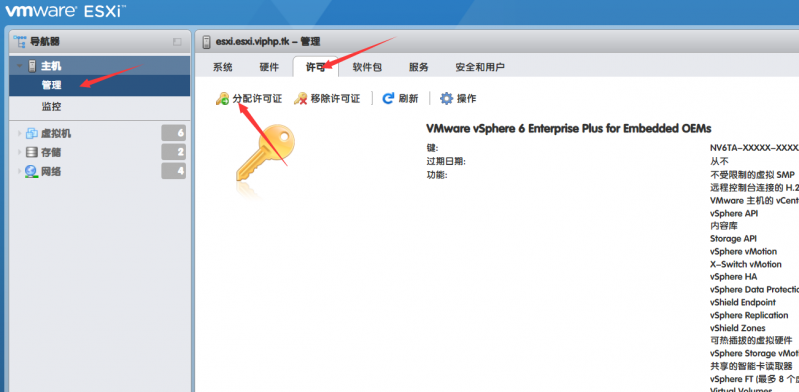

1、接ETH0口电脑改为10.10.10.X网段的，默认登录会提示60天试用期，，找个Key机（vmware vsphere 6.5 keygen）注册个序列号

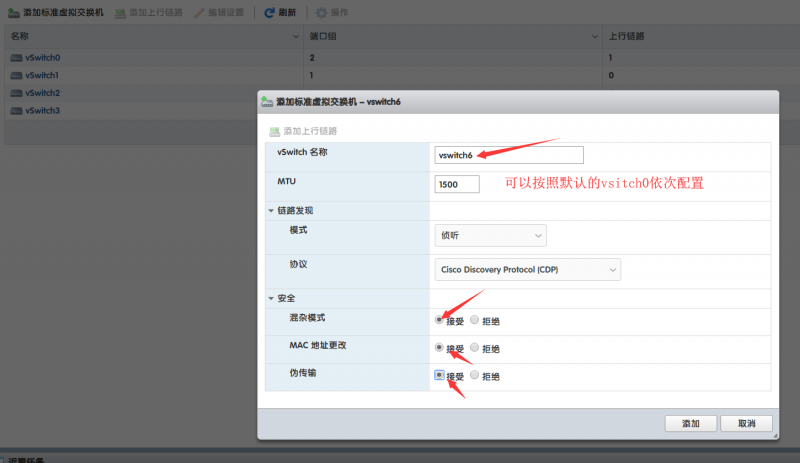

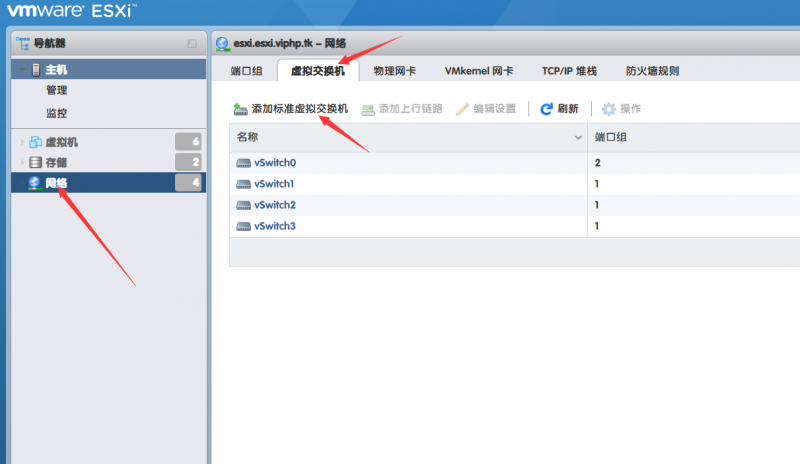

2、配置网络，这里默认就那一个vswitch0，可以按照这个名称依次配置完4块网卡，记住安全里那三个全要接受

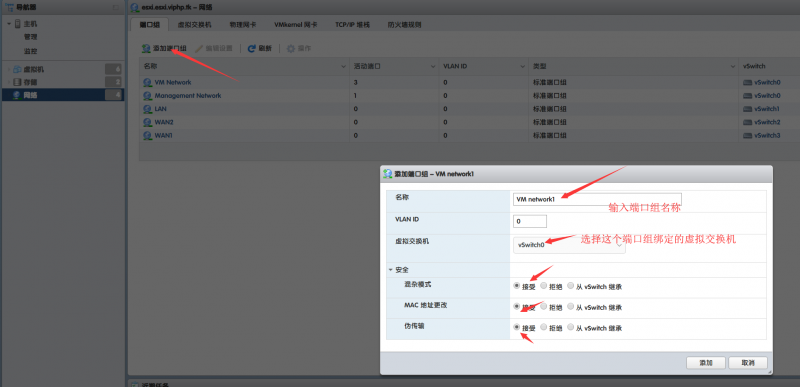

3、配置虚拟端口组，端口组名称随意的，但是要记住做什么用的，依次添加完，我这里WAN1对应设备的ETH3,WAN2对应ETH2,LAN对应ETH1，按照拓扑图ETH3和ETH2
外网拨号,ETH1接内网AP，到此网络都配置完了

我这台在用的只有vswitch0这台没改，，其他三个口我都改直通给吊恪作外网口和内网口了，主板开启vtx vtd才支持直通，你们不支持的就不用改直通，记住vswtich0作为管理口
不能改直通，改了ESXI系统就挂了，找不到网卡

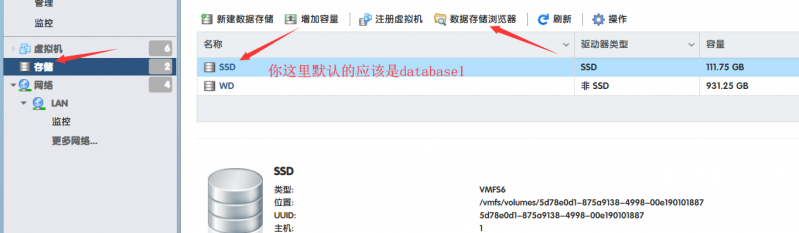

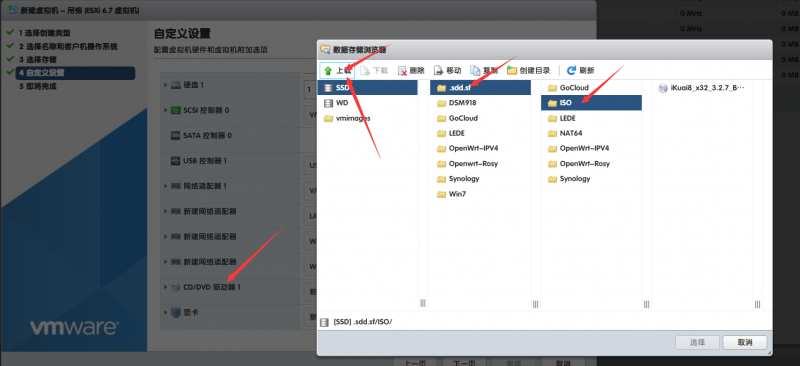

4、打开存储菜单，可以在识别到的存储里，新建文件夹保存你需要的iso镜像，后面好挂载

（二）创建吊恪X86

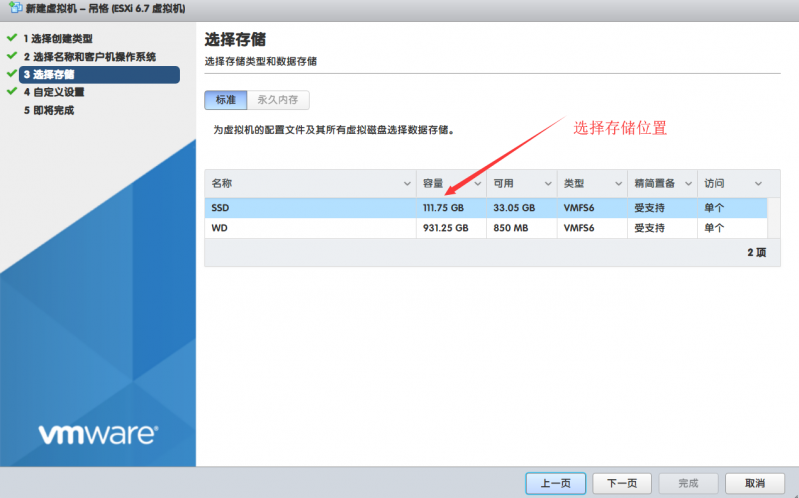

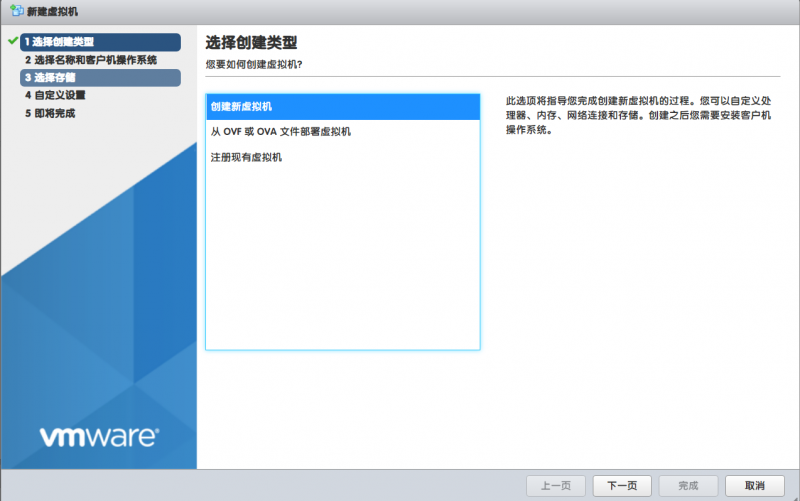

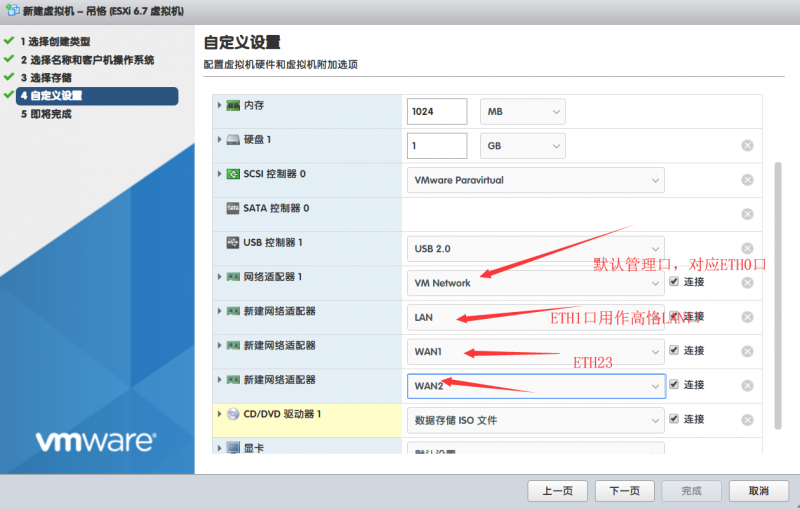

1、去论坛下一下x86的iso底包和最新升级包，创建虚拟机

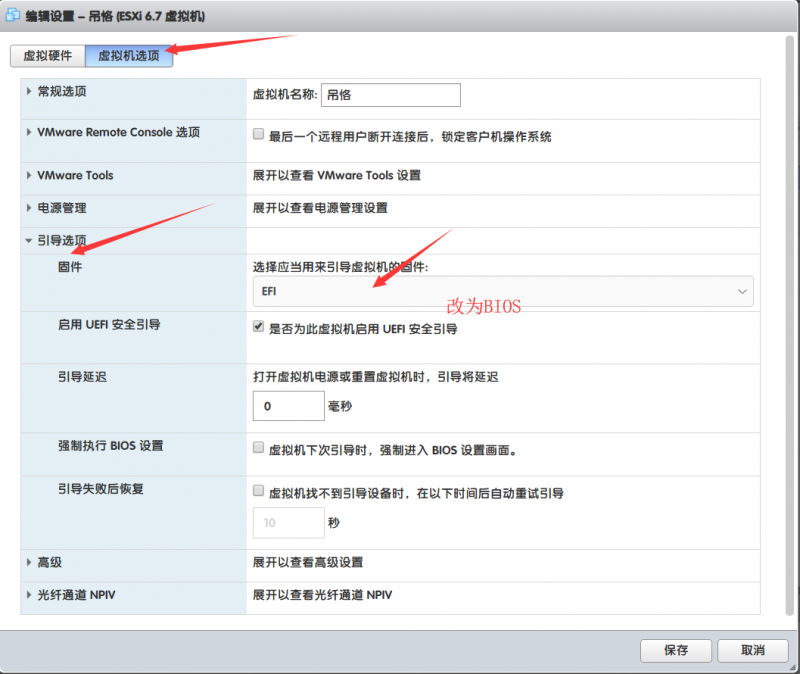

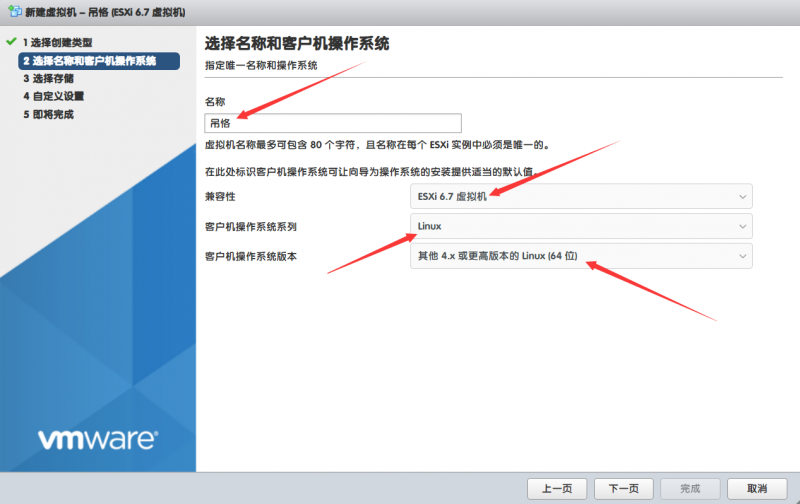

因为我选的LINUX4,配置完，右键虚拟机编辑设置，将启动类型改为bios

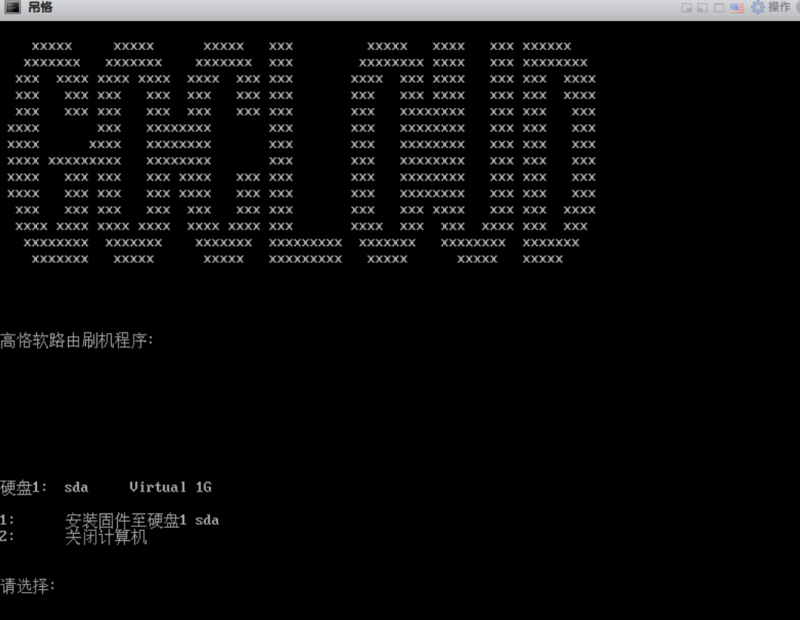

2、启动高恪虚拟机，一键安装，等待重启

3、启动后就和正常安装的高恪一样了，可以查看LAN口信息，设置LAN口地址
我这里设置高恪的LAN口地址为10.10.10.1，设置完重启下，就可以通过10.10.10.1登录吊恪后台了升级最新测试版了
（三）创建大屌的OpenWRT虚拟机
恩山我试过几个别人编译的大屌的LEDE，有一个开全局KPR和SB还可以跑满网速 https://www.right.com.cn/forum/thread-762559-1-2.html
我用的他那个只支持IPV4的
1、下载好他的固件，我们biso启动模式，下载com兼容模式那个固件，gz后缀是压缩包，要解压出img文件，文件名改短一点，不然下一步转换会出错

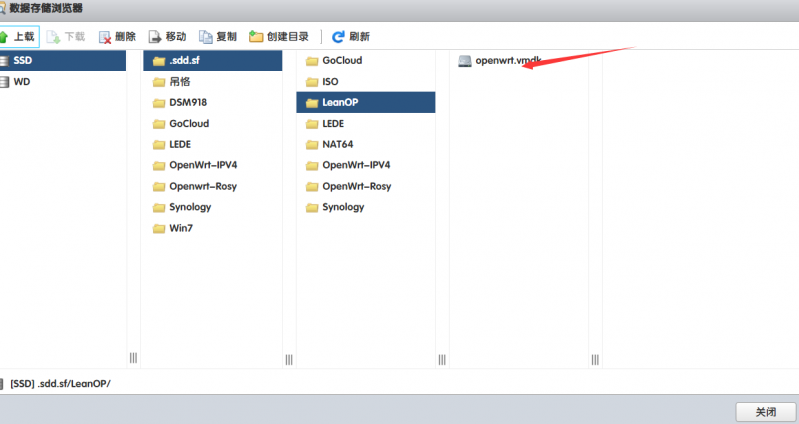

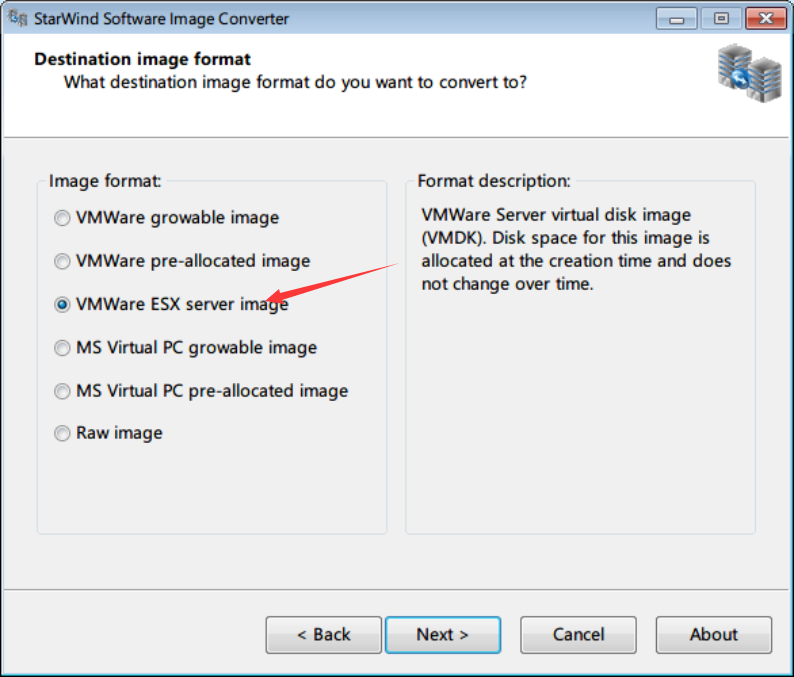

2、打开StarWindConverter转换img为虚拟磁盘文件，转换后是2个vmdk文件，把2个文件上传到ESXI存储上会自动合并成一个VMDK文件

上传后生成的

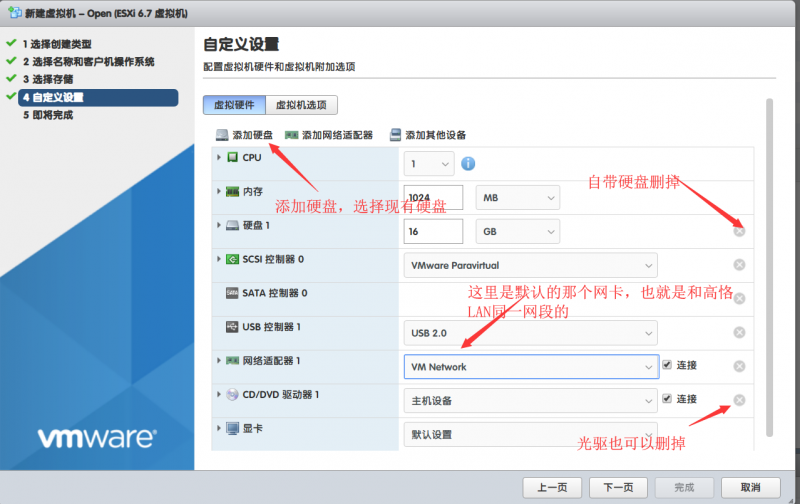

3、创建虚拟机，虚拟机类型和高恪一样也是LINUX4，后面记得改下BIOS模式，因为我要把这个LEDE做旁路用来去广告和SB，所以就添加一块网卡，最终配置如下

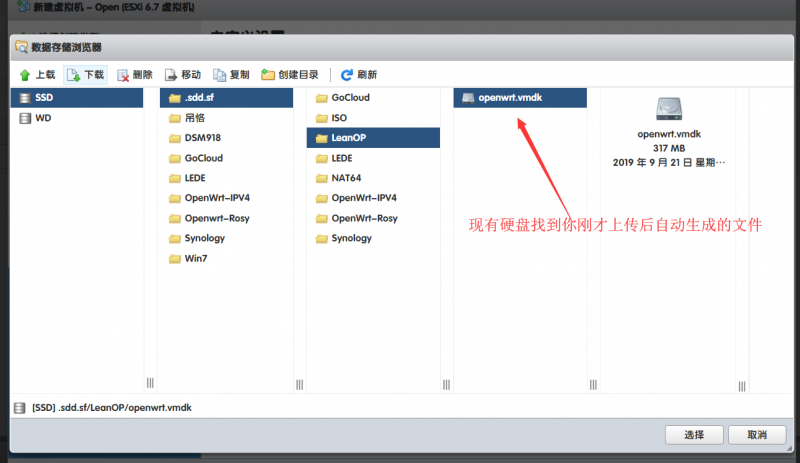

选择上一步上传生产的VMDK文件，下一步完成，然后修改BIOS模式

4、启动虚拟机，直接进入系统，此时LEDE就一块网卡的，你可以把电脑IP改为这个LEDE的同网段192.168.1.X（默认管理IP：192.168.1.1  密码改为： admin）

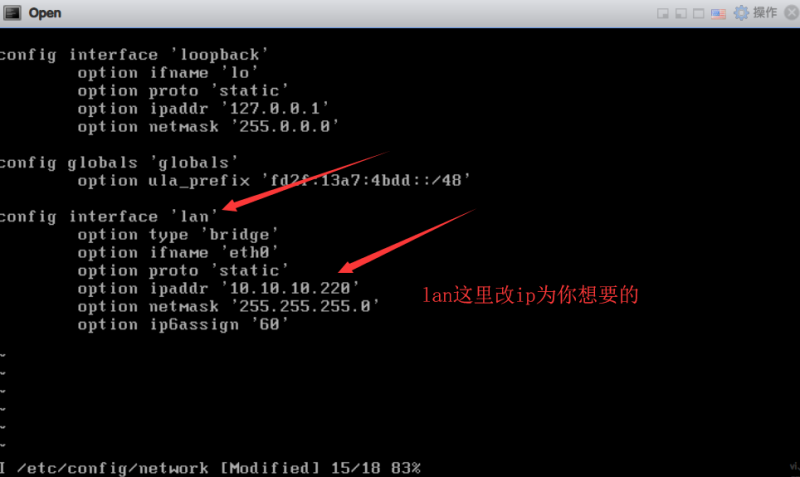

也可以直接虚拟机里修改LEDE的LAN地址为10.10.10.220（我这里改220）
命令为
vi /etc/config/network
回车
按i键进去修改模式，方向键切换行

改完了按esc退出编辑模式
然后输入  :wq 保存重启LEDE 或重启网络服务使配置生效

然后就可以直接输入配置的地址登录LEDE后台

xzmcft · 发表于 2019-9-20 18:10:34

本帖最后由 xzmcft 于 2019-9-21 01:22 编辑

第三部分、吊恪主路由+LEDE（OpenWRT）旁路配置核心是在LEDE这块的配置，高恪和LEDE要互相设置为网关

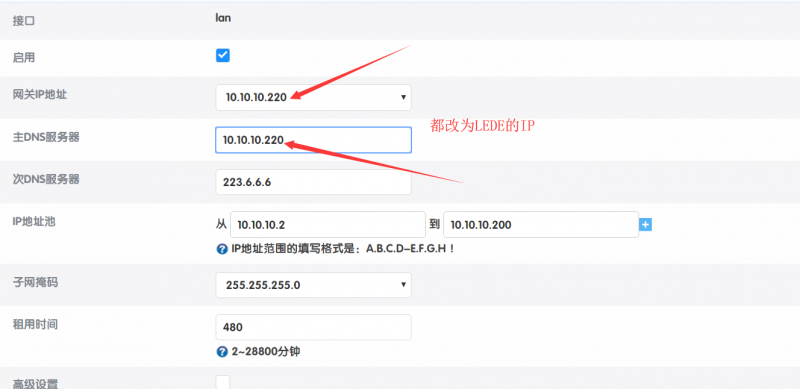

1、先说高恪设置，高恪配置完所有想要的功能后，电脑是可以直接上外网的了，我们要想走旁路就要把DHCP里的网关改为LEDE设置的IP(我这里是10.10.10.220上一楼设置的）

这里补充一下高恪虚拟机里实际是四块网卡，接口里WAN和LAN各自对应ETH几要自己看一下了别搞错了，按照我的配置，ETH 2/3是外网口。ETH0/1是LAN
双路由吊恪这里配置完成

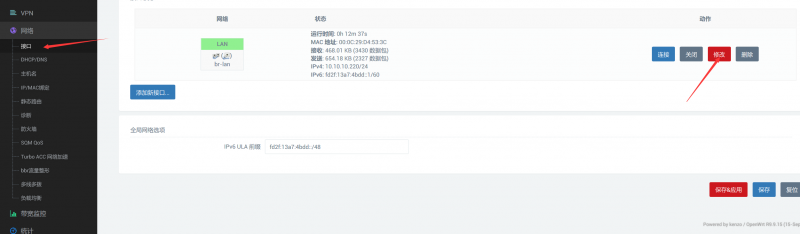

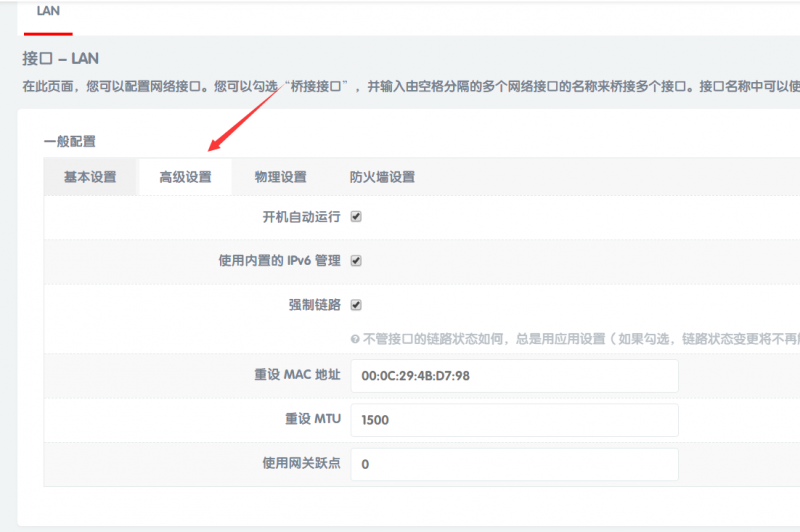

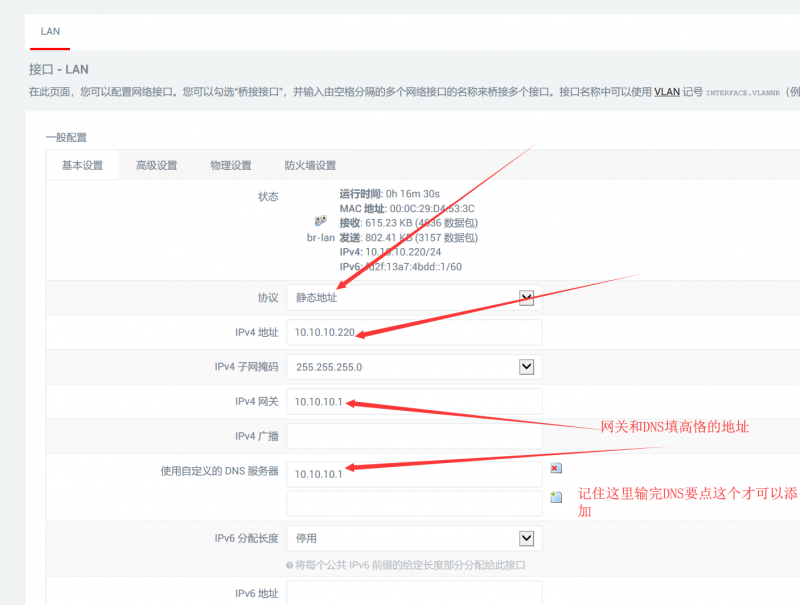

2、LEDE(OpenWRT)设置

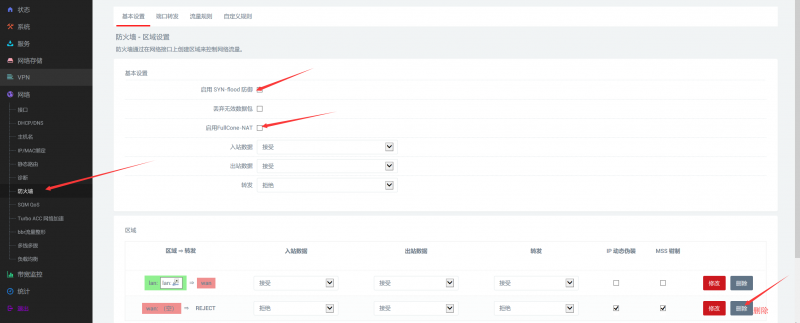

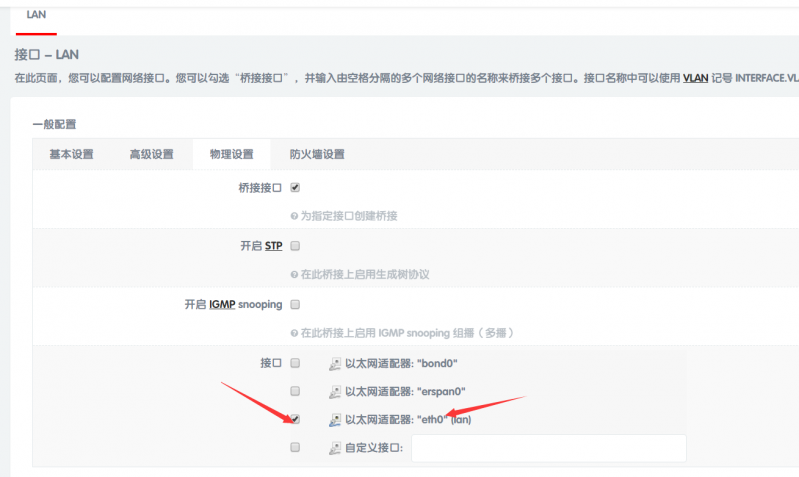

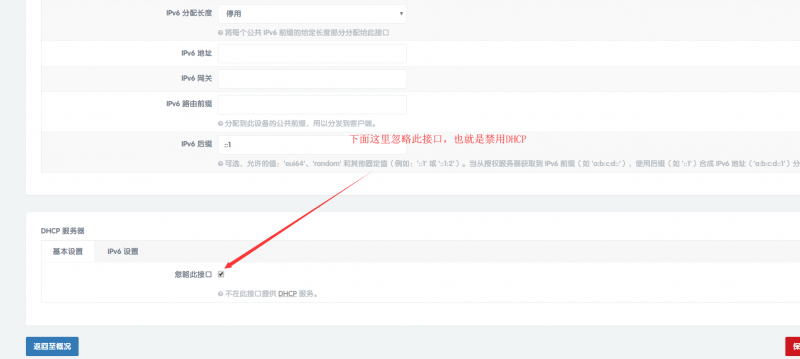

按图的顺序设置

然后你KPR和SB开起来，KPR可以开全局,SB开GF模式就可以了，高恪和LEDE最好都重启下试试，还有ESXI设置自动开机时，必须把相应的虚拟机关闭设置自动启动才有效

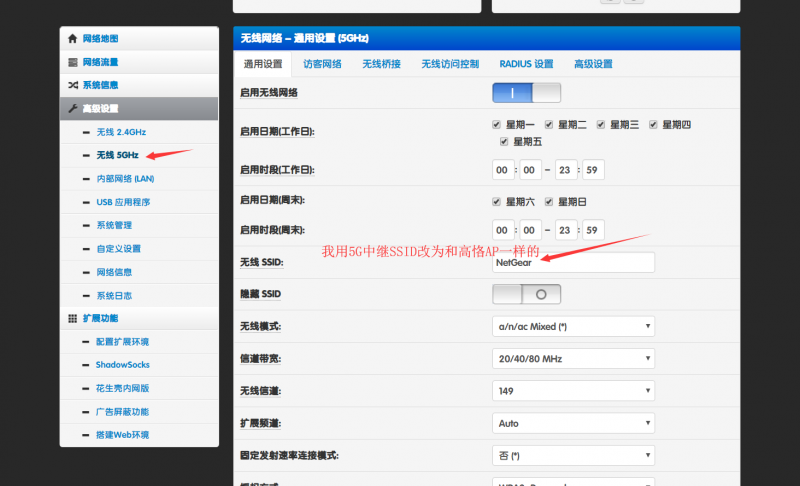

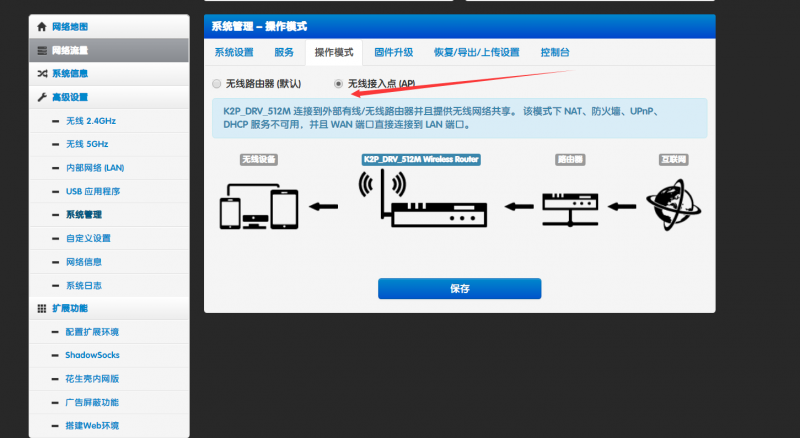

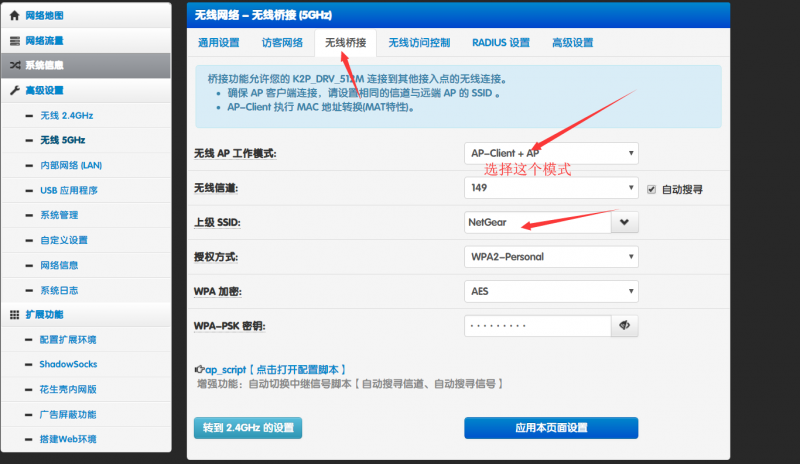

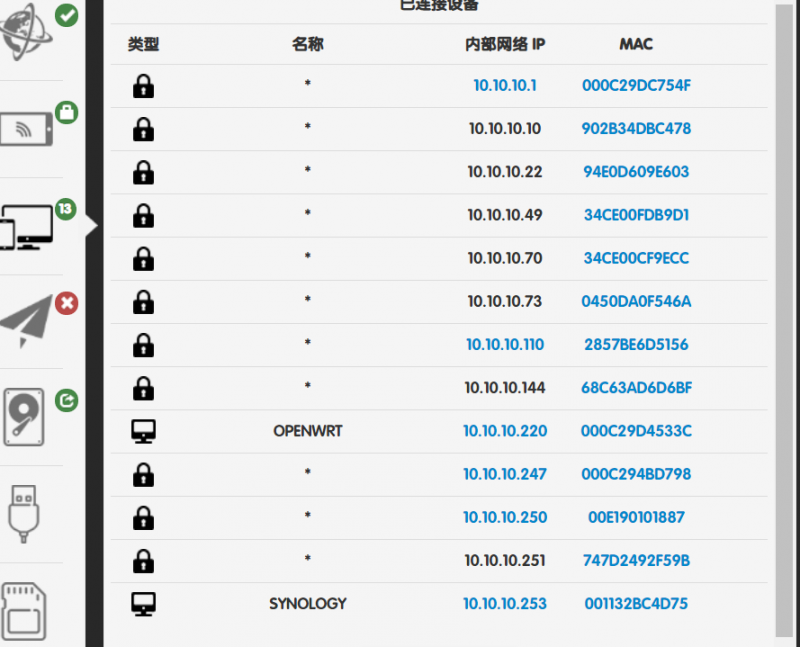

第四部分、K2P刷吊恪AP固件、老毛子无线中继K2P实现全设备同网段
我这里因为卧室没有网线口，要想信号完全满格覆盖只能无线中继，电力猫太费电，4瓦的K2P就是吊

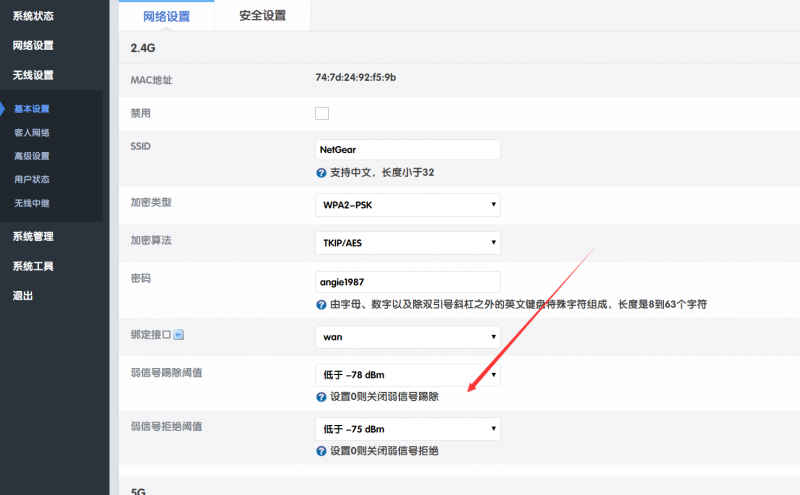

1、K2P刷完AP固件接上ETH1口，也就是高恪LAN口就可以获取到10.10.10.X网段的IP了，你可以在主路由里看到他IP，通过IP:8088A登录AP后台配置无线信息和弱信号剔除，
当然也可以通过内置那个192.168.1.1登录配置，这里没什么好讲的
